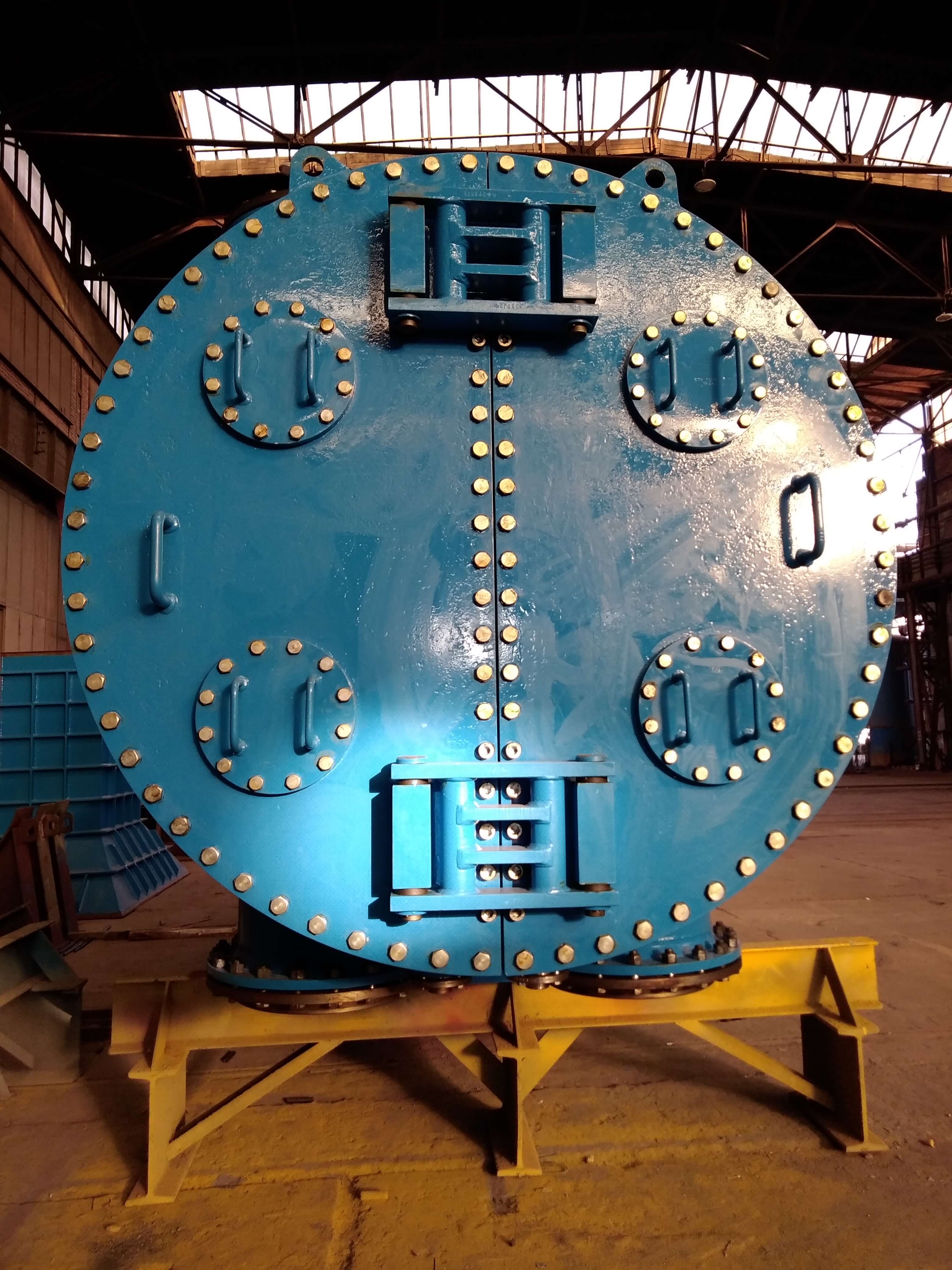

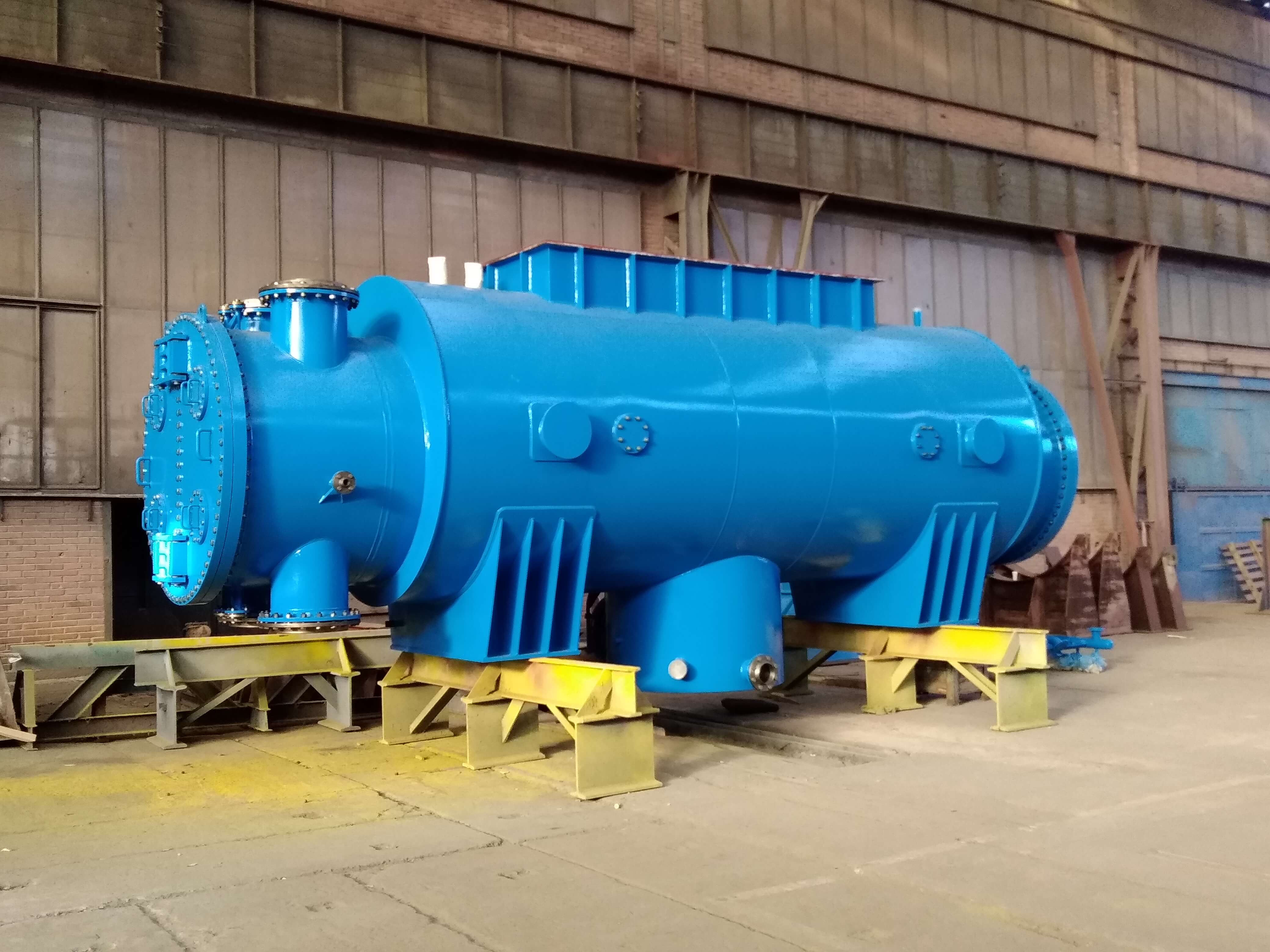

Dampfkondensator (918 m²)

Detaillierte informationen

Der Apparat wurde gemäß den folgenden Standards hergestellt: AD 2000 - Merkblatt HP 0, EN 13445, PED 2014/68/EU

Der Dampfkondensator hat eine Heizfläche von 918 m², ist ein geteilter Zweizug-Kondensator mit festen Rohrböden (P265GH), mit radialem Heißdampfeintritt und einem Expansionsmantel mit einer Reihe von Umlenkblechen für die Heißdampfleitung.

Die Wärmeübertragungsfläche besteht aus 2038 geraden Rohren mit Abmessung 20x0,5 mm und 224 Rohren mit Abmessung 20x0,7 mm.

Technische daten

• Gewicht: 26,8 t
• Werkstoff: P265GH, 1.4301, P245GH
• Durchmesser (mm): 2 400
• Dicke (mm): 16
• Länge (mm): 8 150
• Rohre: DIA 20 x 0,5 - 6580 mm, DIA 20 x 0,7 - 6 550 mm

Kunde

• Kunde: SIEMENS
• Standort: Czestochowa
• Region: Polen
• Jahr: 2018

• Typologie: Rohrwärmeaustauschern, Schweissen, Trennen und umformen des materials, Oberflächenbehandlung, Ausrüstung für Chemie, Petrochemie und Energie
